l 产品概述：

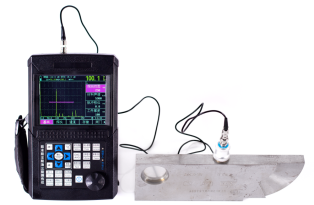

Leeb510数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。 具有防水、防油、防尘三防功能，使用寿命延长，是常规探伤仪使用寿命的几倍
主要功能：
●高精度定量、定位，满足了较近和较远距离探伤的要求；
●近场盲区小，满足了小管径、薄壁管探伤的要求；
●自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自由切换三种标尺（深度d、水平p、距离s）；
●自动增益、回波包络、峰值记忆功能提高了探伤效率；
●φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值,大平底自动计算；
●100个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
●可自由存储、回放500幅A扫波形及数据；
● DAC、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
●13个内置探伤标准可调出；
●可以自由输入任意行业标准；
●发射脉冲宽度和强度可调；
●与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤报告；
●IP65标准铝镁合金外壳，坚固耐用，防水防尘，抗干扰能力极佳；
●26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；
●高性能安全环保锂电池供电，可连续工作10小时。
●实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
●掉电保护，存储数据不丢失；
●探伤参数可自动测试或预置；
●数字抑制，不影响增益和线性；
●增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正；
重要辅助功能：
●角度和K值两种输入方式
●回波次数分析
●电源状态指示
●闸门声光报警
●DAC声光报警
●屏幕的冻结和解冻
●时钟显示
技术参数
|
扫描范围：
|
0～5000mm钢纵波
|
|
工作频率：
|
0.4MHz～15MHz
|
|
垂直线性误差
|
≤3%
|
|
水平线性误差
|
≤0.1%
|
|
增益
|
110dB
|
|
灵敏度余量
|
＞62dB（深200mmΦ2平底孔）
|
|
分辨力
|
＞40dB（5N20）
|
|
动态范围
|
≥32dB
|
|
噪声电平：
|
＜8%
|
|
重复发射频率
|
100~1000HZ
|
|
声速范围
|
1000～11000（m/s）
|
|
工作方式
|
直探头、斜探头、双晶、穿透
|
|
数字抑制
|
（0～80）%，不影响线性与增益
|
|
工作时间
|
连续工作10小时以上（锂电池）
|
|
环境温度
|
（-20～70）℃（参考值）
|
|
相对湿度
|
（20～95）% RH
|
|
外型尺寸
|
238×155×46（mm）
|
|
重量
|
1.2KG
|
标准配置
|
1.
|
主机
|
1台
|
|
2.
|
直探头
|
1个
|
|
3.
|
斜探头
|
1个
|
|
4.
|
9V电源适配器
|
1个
|
|
5.
|
探头连接线
|
1根
|
|
6.
|
产品包装箱
|
1个
|
|
7.
|
使用说明书
|
1本
|
|
8.
|
合格证、装箱卡、保修卡
|
1套
|
选配件
1.PC超声波探伤仪通讯软件
2.标准试块
3.耦合剂
|
