TL-101大型正置金相显微镜
一、仪器使用说明：
TL-101系列正置金相显微镜适用于对不透明物体的进行显微观察。配置大移动范围的机械式载物台、落射照明器、内置偏光观察装置，具有图像清晰、衬度好，造型美观，操作方便等特点，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
二、TL-101金相显微镜性能特点：
▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰
▲ 配置大移动范围的载物台，能快速和慢速移动。
▲ 粗微动同轴调焦机构，粗动松紧可调，带锁紧和限位装置，微动格值:0.7μm。
▲ 6V 20W卤素灯,亮度可调。
▲ 三目镜筒,可自由切换正常观察与偏光观察，可进行100%透光摄影。
三、TL-101金相显微镜标准配置：
|
型号
|
TL-101
|
TL-101A
|
|
目镜
|
大视野 WF10X(Φ18mm)
|
|
物镜
|
长距平场消色差物镜(无盖玻片) PL 5X/0.12
|
|
长距平场消色差物镜(无盖玻片)PL L10X/0.25
|
|
长距平场消色差物镜(无盖玻片)PL L20X/0.40
|
|
长距平场消色差物镜(无盖玻片)PL L40X/0.60
|
|
长距平场消色差物镜(无盖玻片)PL L80X/0.80
|
|

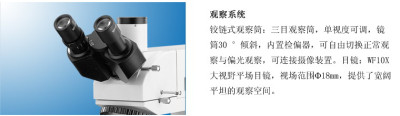

目镜筒
|
三目镜,倾斜30˚,(内置检偏振片,可进行切换)
|
|

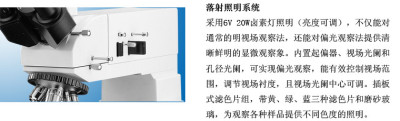

落射照明系统
|
6V 20W卤素灯,亮度可调
|
|
落射照明器带视场光栏、孔径光栏、起偏振片可360度旋转,(黄,蓝,绿)滤色片和磨砂玻璃
|
|

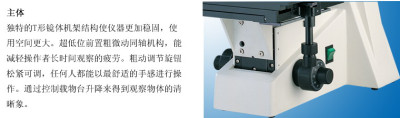

调焦机构
|
载物台升降,粗微动同轴调焦, 微动格值0.7μm, 粗动松紧可调,带锁紧和限位装置
|
|
转换器
|
五孔 (外向式滚珠内定位) Quintuple(Frontward ball bearing inner locating)
|
|
载物台
|
三层机械移动式尺寸: 250mmX230mm,移动范围: 154mmX154mm
|
三层机械移动式尺寸: 280mmX270mm,移动范围: 204mmX204mm
|
四、仪器部位图说明：
