一、仪器用途：

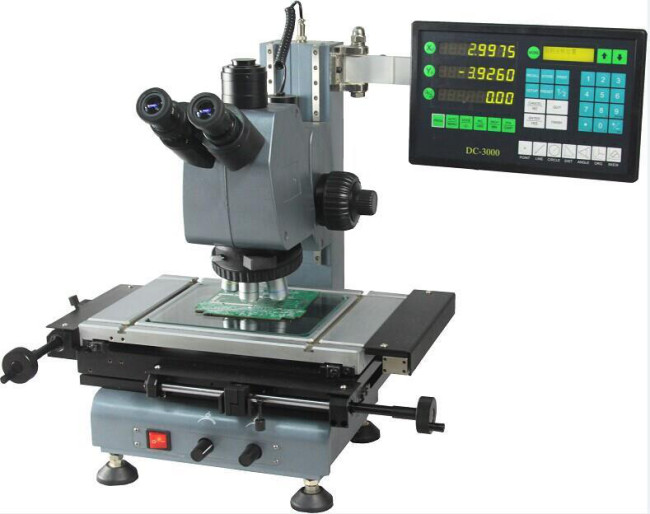

正像型108JC精密测量显微镜,操作方便和测量精度高,在机械电子,半导体IT,光纤,薄膜和材料等行业具有广泛用途,也是科研教学领域的常规装备。
仪器带有精密测量工作台,光栅数显测量系统,无限远长工作距平场物镜,六物镜转换器,粗微动调焦装置,LED同轴落射和反射照明及多种滤色镜,可作为计量检测仪器和工业金相显微镜用途。
二、仪器规格：
|
光学系统：
|
无限远光学系统,正像型
|
|
放大倍率：
|
50×,100×,200×,500×
|
|
广角目镜：
|
WF10×/22mm,带坐标线
|
|
无限远物镜：
|
5×,10×,20×,50×(标配)
|
|
物镜转换器：
|
六孔滚珠内定位,DIC插片座
|
|
双目镜筒：
|
倾角30o,瞳距55-75mm屈光度±5D
|
|
三目输出：
|
全视野同步影像输出,标准C接口镜头
|
三、测量系统：
|
测量工作台：
|
200*200mm,测量范围X-Y：50*50mm
|
|
旋转工作台：
|
Φ120mm,360o旋转,游标5′,玻璃平台Φ75mm
|
|
读数系统：
|
精密光栅尺,数显表,分辨率0.5μm,RS232输出
|
|
测量精度：
|
仪器示值误差±(1+L/25)μm,L－测量长度mm
包括测量误差和系统误差/环境温度20oC±3oC
|
四、仪器结构：
|
调焦系统：
|
同轴粗微动,滚珠导轨,升降135mm,微调2μm
测试件高度≤127mm
|
|
反射照明：
|
同轴落射照明,可调光LED
|
|
透射照明：
|
非球面聚光镜,可调光LED
|
|
输入功率：
|
AC90-240V/50-60Hz/20W
|
|
仪器质量：
|
体积300*430*390mm3,重量35kg
|
|
