全自动抛纸设备

主要技术指标和性能

1、按照测试需要能根据设定自动移动到响应的位置，送出调节流量挡片，实现通风机性能测试自动化。可在风管举升时满足风机性能测试对调节流量的需要。不固定在管内，不会影响举升平衡。实现了人工与自动切换，方便了调试维护用。

2、技术要求：

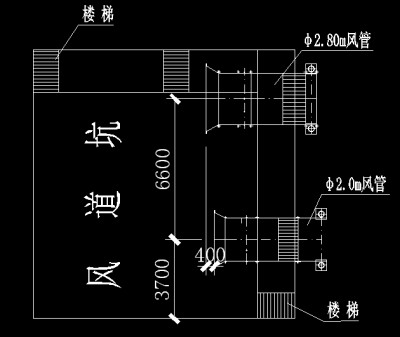

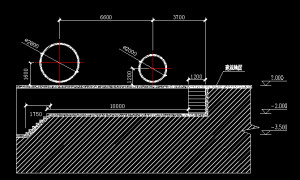

3、坑基图

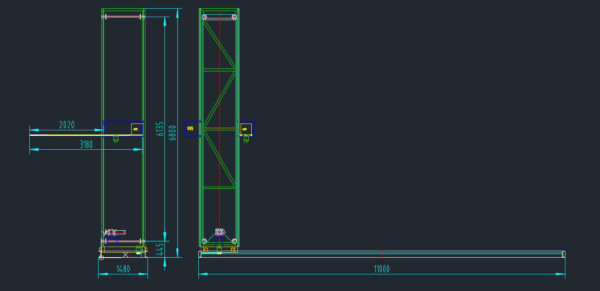

4、风管图

一、 设备行程：X轴（水平横向）移动行程10米，Y轴（垂直方向）行程6.5米。Z轴（水平纵向）手动移动范围1-1.5米。（仅提供安装平台）。

二、 设备要求：在行程范围内，可任意位置抛射调节流量挡片，手动和自动操作，可本地和远程电脑操作控制，设备所有状态都能显示反馈，便于更换料片和查看料片状态。

三、 方案简介

整体控制架构采用PLC+伺服电机+触摸屏，可连接远程电脑控制，电压可选用380V三相电，也可选用220V单相电。机械方案采用水平横向采用工字钢底盘+行车轨道+伺服减速电机（带刹车）+齿轮齿条结构，滑台和底盘用上下滚轮锁住；垂直方向是采用滚轮滑道+链轮链条+伺服减速电机（带刹车）结构，确保安全稳定。

设备有各种安全防护措施，停机时机械锁死，有上下两套滚轮和轨道锁紧，有效防止侧翻，滑台重心靠近底盘，防风防倒。运动时有声响警报提示，有缺料指示灯提醒。

情况说明：室外使用，工作环境比较恶劣，需考虑到防风防雨防晒等因素，关键部件采用知名大品牌配件，降低运行故障率。

四、 设备结构

1. 主架材质：底盘采用工字钢，行车轨道，架身采用方管焊接制作，表面喷漆处理或者喷塑处理。

2. 伺服电机及减速机：台湾台达。

3. 齿轮齿条:采用腾翼、钜源、或者乾程，到时根据供货周期和性能全面考虑评估的。

4. 链轮链条：采用通力，静丰，根据情况再具体选定。保证链轮链条的性能。

5. 其它：该设备使用环境为室外，机械及电气部件均做防水处理。

五、 电气配置

1. 西门子PLC和10寸触摸屏

2. 台达伺服电机（带刹车）

3. OMRON传感器

4. 高品质线缆 （津成，众邦，津达）

5. 警报提醒灯

六、 设备性能

1. 设备充分考虑到室外使用，机械稳定性好，防晒防冻防水，安全性可靠。

2. 操作便捷，采用绝对值编码器，无需开机回零。

3. 有机械和电气安全保护措施，报警和提示功能。

4. 设备状态可在本地和远程查询显示，可远程操控设备。

5. 提供485硬件接口，220V500W电源接口。

6. 电气控制柜露天放置，有密封防水措施。

7. 有自检功能，故障提醒等。

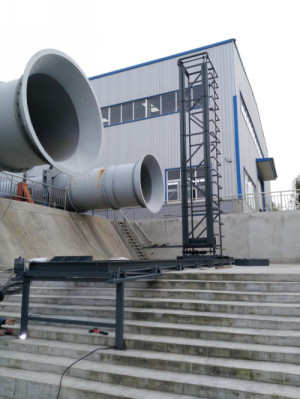

七、 设备整体外观机构外形图

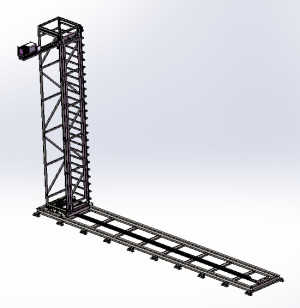

图一 设备结构示意图1

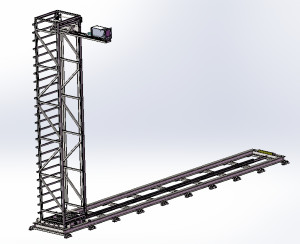

图二 设备结构示意图2

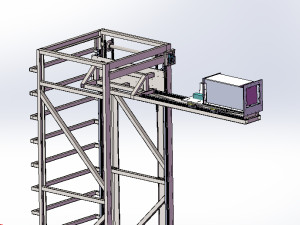

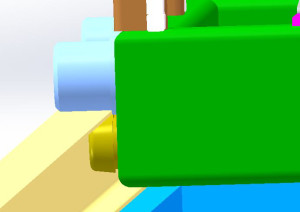

图三 辊轮安全结构示意图

图四 提升结构示意图

图五 轨道齿轮齿条结构示意图

图六结构示意图

一、 设备配置

1. 安装现场要求混凝土基础厚度大于20cm，地面平整，工字钢底盘整水平后，每隔1至2米用地脚螺栓将工字钢底盘固定在混凝土基础上,通过化学螺栓与混凝土地面连接固定，保证底盘的稳定性。

2. 供方负责需方提供的抛纸盒的安装，抛纸盒防护罩加工（防护罩要求为防风，防雨等）提供系统软件安装调试，控制系统的安装。

3. 设备的摆动幅度≤50mm尽量做到小，抗风6~7级及风速为35m/s时产生的压力，不发生倾倒。抗震≥5级，必须做到抗风抗震性更强。安全绝对保证。

4. 安装调试全权由供方负责（负责整套设备的安装，外部电源需方提供）

5. 安装调试时供方施工人员的安全责任全权由供方负责，需方人员没有经过供方允许在安装现场不得随意进入安装区域，供方施工时应在施工地放置安全警示牌。

6. 供方进场需提前通知需方，需方配合办理进场手续。如供方对坑基地进行改造，需提前通知需方，经需方与施工单位同意后方可改造。

7. 需方尽量与施工单位协调，提供供方的施工人员所需吃、住。（所产生的费用供方承担）。

8. 施工所需电源由施工现场提供，供方入场后需方负责协调。

9. 设备安装毕后，供方对设备保质期两年(包括抛纸盒系统软件维护，控制系统的维护)，在保质期内，供方将负责两年的设备质量无偿保修，如无法维修，免费更换同等产品。

10. 设备运行期间，设备操作人员必须严格按照设备使用说明安全操作和维护。供方负责为最终用户培训相关技术人员，全面掌握设备日常运转和维护，以及设备每次用时的检查，各方面工作的知识。

11. 需方所购的设备安装完毕后，所有相关信息将进入专项档案服务管理系统，使用情况会及时受到供方的关注，具有快捷及时的服务及定期回访程序。

12. 设备运行时出现紧急情况，需要供方到现场处理，供方接到电话后8小时内安排相关技术人员到达现场。

13. 供方所提供的设备保证是全新的，可靠的，符合需方要求的产品，性能完全满足，如果性能不能满足供方承担全部责任，

14. 并自安装调试后交付使用起质保期两年内无偿维修，终身维护。

15. 设备安装完毕后，供方负责免费为最终用户培训相关技术人员，全面掌握设备日常运转和维护，以及设备每次用时的检查，各方面工作的知识。最终用户必须按照操作规范进行操作，如果在正常操作出现安全事宜由甲方负责。

16. 在设备运行时必须严格按照要求对设备进行操作，以及人员的安全位置。

17. 如果供方所提供设备在现场使用中出现设备的倒塌，造成人员或者其它的经济损失均有甲方承担。

18. 如果出现地震及其它重大的不可抗拒的天气灾害，造成的安全事故及其他损失供方不负责任。

19. 在保质期内出现以上责任供方负责。

以上的事宜双方协商达成一致，双方必须诚信，供方做到”安全第一，质量保证。”

20. 供方人员的安全全部由供方负责，一切安全事宜均与需方无关。
